Motor electric trifazat 5.5kw 3000rpm 132 B14

Proiectat pentru integrare directă și aplicații compacte, acest motor electric trifazat de 5.5kW (aproximativ 7.5 CP) livrează o turație sincronă de 3000 RPM (2 poli). Caracteristica sa definitorie este montajul B14 (flanșă mică), proiectat cu găuri filetate pe fața motorului pentru cuplarea precisă și rigidă direct la reductoare de turație sau pompe hidraulice.

Specificații Tehnice Principale

• Putere: 5.5 kW (7.5 CP)
• Turație Sincronă: 3000 RPM (Motor cu 2 poli)
• Tensiune de Alimentare: 400V ($\Delta$) / 690V (Y) (Standard IEC)
• Frecvență: 50 Hz
• Gabarit (Cadru): 132
• Tip Montaj: B14 (Flanșă Mică / C-Face)
• Diametru Ax: 38 mm
• Diametru Flanșă: 200 mm
• Material Carcasă: Aluminiu
• Bobinaj: 100% Cupru
• Grad de Protecție: IP55 (Protecție contra prafului și jeturilor de apă)
• Clasă de Izolație: F (Standard)
• Regim de Funcționare: S1 (Continuu) (Standard)
• Răcire: IC411 (Ventilator exterior pe ax)
• Greutate: 40 kg

Performanță și Avantaje Cheie

Integrare Directă și Aliniere de Precizie (Montaj B14)

Avantajul principal al montajului B14 constă în găurile filetate de pe fața motorului, care permit o asamblare rigidă și perfect aliniată direct pe un reductor sau o pompă. Această metodă elimină necesitatea unei plăci de bază, a cuplajelor elastice și a procesului complex de aliniere necesar la motoarele B3 , rezultând un ansamblu mai compact, mai fiabil și mai ieftin de construit.

Fabricat cu o carcasă din aluminiu, acest motor este semnificativ mai ușor (40 kg) decât echivalentele din fontă, facilitând manipularea și instalarea. Aluminiul are o conductivitate termică excelentă, asigurând o disipare eficientă a căldurii generate la 3000 RPM și protejând bobinajul în regim de funcționare S1.

Performanță de Mare Viteză (2 Poli)

Turația de 3000 RPM este ideală ca intrare de mare viteză pentru:

1. Reductoare de Turație: Permite utilizarea unor rapoarte de reducere mai mari pentru a obține un cuplu masiv la ieșire.
2. Pompe Hidraulice: Generează un debit hidraulic superior comparativ cu un motor de 1500 RPM, la aceeași dimensiune a pompei.

Aplicații Recomandate (Specifice B14)

Acest motor este proiectat pentru integratori de sisteme și aplicații OEM unde alinierea precisă și spațiul compact sunt critice:

• Acționarea Directă a Reductoarelor: Cuplarea directă la reductoare de turație melcate, planetare sau cilindrice pentru antrenarea conveioarelor, agitatoarelor sau sistemelor de avans.
• Unități de Putere Hidraulică (HPU): Soluția standard pentru antrenarea pompelor hidraulice (cu palete sau pistoane) în aplicații care necesită debit și presiune mare.
• Mașini-Unelte și Echipamente OEM: Utilizat în mașini de tăiere , prelucrare lemn sau alte utilaje unde motorul devine o componentă integrată a mașinii.

Ghid de Instalare (Specific B14)

Spre deosebire de montajul B3 (pe talpă), instalarea B14 este rigidă și nu permite toleranțe de aliniere:

1. Verificarea Suprafeței: Asigurați-vă că suprafața de montaj a utilajului (reductor, pompă) este perfect plană, curată și perpendiculară pe axul de intrare.
2. Risc de Sarcină: Orice nealiniere sau deformare a flanșei va introduce sarcini radiale și axiale extreme direct în rulmenții motorului și ai utilajului, ducând la defectarea prematură.
3. Strângere Corectă: Utilizați șuruburi de clasa de rezistență corectă, introduse dinspre utilaj în găurile filetate ale motorului. Strângeți-le în cruce (alternant), conform cuplului specificat, pentru a asigura o așezare uniformă.

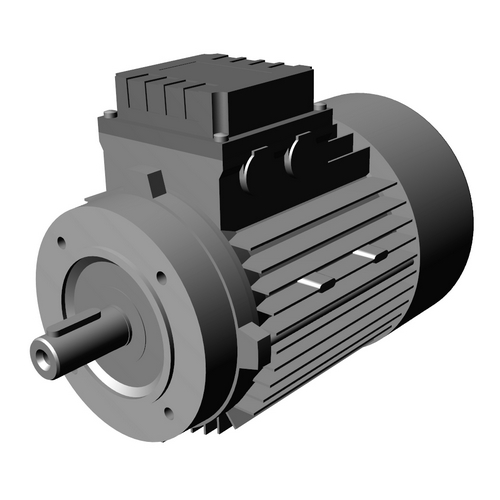

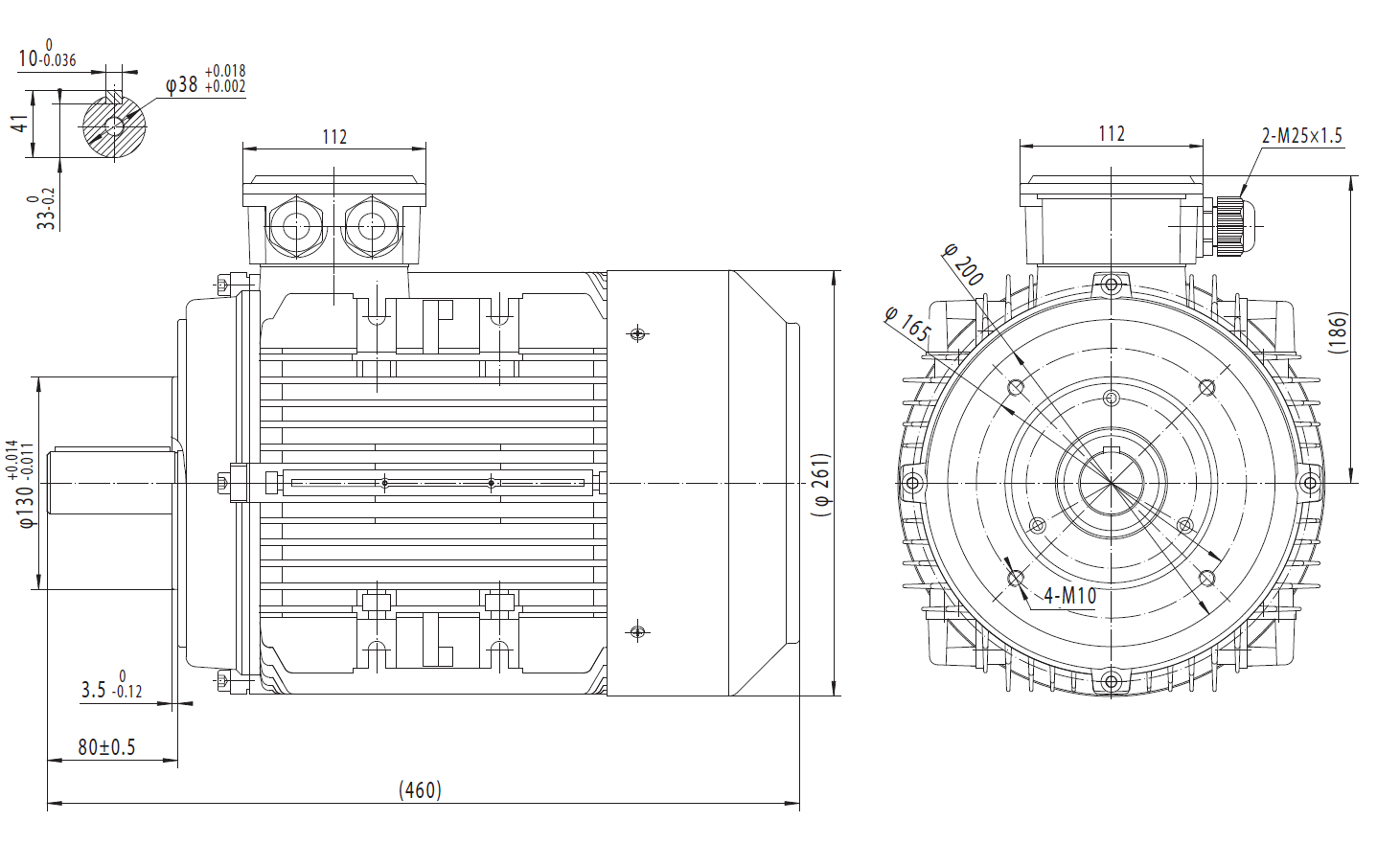

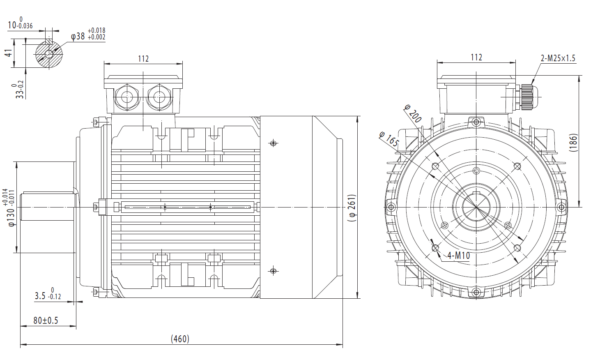

NB: Fotografia atașată este pur orientativă. Pentru dimensiuni exacte, verificați desenul tehnic al produsului.
