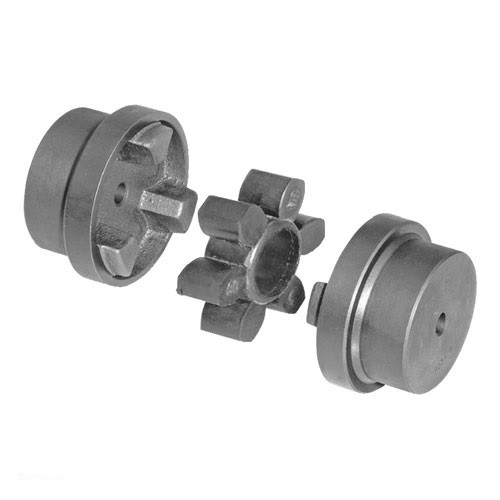

Cuplaj elastic cu gheare HRC 70

Cuplaj Elastic cu Gheare HRC 70 – Protecție Fiabilă pentru Echipamentele Dvs.

Cuplajul elastic cu gheare HRC 70 este mai mult decât o simplă piesă de legătură; este o componentă esențială pentru protecția și fiabilitatea transmisiilor mecanice. Proiectat pentru a conecta arborii și a transmite un cuplu nominal de 31.5 Nm, acest cuplaj robust din fontă joacă un rol activ în prelungirea duratei de viață a echipamentelor dumneavoastră prin absorbția șocurilor, amortizarea vibrațiilor și compensarea dezalinierilor inerente oricărui sistem industrial.

De ce să alegeți Cuplajul HRC 70? Avantaje Cheie pentru Performanță și Siguranță

Investiția într-un cuplaj de calitate se traduce direct în costuri de întreținere reduse și o fiabilitate crescută a utilajelor. Modelul HRC 70 oferă patru beneficii fundamentale:

1. Amortizarea Șocurilor și Vibrațiilor: Elementul elastic central din cauciuc nitrilic (NBR) acționează ca un amortizor, preluând sarcinile de șoc de la porniri și opriri bruște. Acest lucru protejează componentele sensibile, precum lagărele motorului și ale reductorului, asigurând o funcționare mai lină și mai silențioasă.
2. Compensarea Eficientă a Dezalinierilor: În practică, alinierea perfectă a arborilor este dificil de menținut. Cuplajul HRC 70 este proiectat să preia abaterile paralele, angulare și axiale, reducând astfel sarcinile dăunătoare asupra arborilor și rulmenților și prevenind uzura prematură.
3. Design „Fail-Safe” pentru Siguranță Maximă: Acesta este unul dintre cele mai importante avantaje. În cazul extrem al cedării elementului elastic, ghearele metalice ale celor două semicuplaje se interconectează, permițând continuarea transmiterii puterii. Acest mecanism previne o oprire bruscă și catastrofală, permițând o finalizare controlată a ciclului de producție și o intervenție de mentenanță planificată, transformând o avarie majoră într-un incident minor.
4. Funcționare Fără Întreținere: Datorită construcției sale simple și a materialelor de înaltă calitate, cuplajul HRC 70 nu necesită lubrifiere, eliminând costurile și timpul asociate cu întreținerea periodică.

Aplicații Comune pentru Cuplajul HRC 70

Datorită versatilității și robusteții sale, acest cuplaj este soluția ideală pentru o gamă largă de echipamente industriale de putere mică și medie:

• Sisteme de pompare: Conectarea motoarelor electrice la pompe centrifugale.
• Ventilatoare și suflante industriale: Asigurarea unei funcționări line în sisteme de ventilație.
• Benzi transportoare și conveioare: Transmiterea puterii la rolele de antrenare.
• Reductoare și cutii de viteze: Realizarea unei legături flexibile între motor și reductor.
• Mixere și agitatoare: Preluarea șocurilor în aplicații cu sarcini variabile.

Specificații Tehnice HRC 70

• Cuplu Nominal: 31.5 Nm
• Cuplu Maxim (de șoc): 72 Nm
• Alezaj Maxim Permis: 32 mm
• Turație Maximă: 7.700 RPM
• Material Semicuple: Fontă de înaltă calitate (EN-GJ-250)
• Material Element Elastic: Cauciuc Nitrilic (NBR)
• Interval de Temperatură: -40°C la +100°C

Ghid Simplu de Selecție și Instalare

Pentru a asigura o durată de viață maximă, este esențial să alegeți și să instalați corect cuplajul.

1. Calculați Cuplul Necesar: Determinați cuplul de funcționare al motorului și aplicați un factor de serviciu (de ex., 1.5 pentru sarcini cu șocuri moderate) pentru a obține cuplul de proiectare. Asigurați-vă că acest rezultat este mai mic decât cuplul nominal al cuplajului (31.5 Nm).
2. Verificați Diametrul Arborilor: Măsurați diametrele arborilor de la motor și de la utilaj. Acestea trebuie să fie mai mici sau egale cu alezajul maxim permis de 32 mm.
3. Instalare: Asigurați o aliniere cât mai precisă a arborilor folosind o riglă de precizie. Chiar dacă cuplajul compensează dezalinierile, o instalare corectă va reduce uzura și va maximiza eficiența.

Nu sunteți sigur de calcul? Echipa noastră de ingineri vă stă la dispoziție pentru consultanță tehnică gratuită pentru a valida selecția dumneavoastră.
