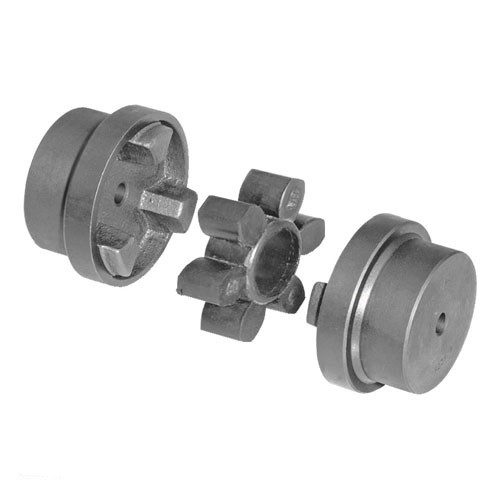

Cuplaj elastic cu gheare HRC 230
1.190,00 lei TVA inclus (cuplaj)
- Diametru interior: neprelucrat;
- Tip cuplaj: HRC230;
- Ax minim: 25mm;
- Ax Maxim permis: 100mm;
- Cuplu maxim: 5000Nm;
- Cuplu nominal: 2000Nm;
- Include 2 semicuple;
- material: fonta;
- Nu include element elastic;
Comenzile primite până la ora 15:00: vor fi expediate în aceeași zi.
Comenzile primite după ora 15:00: vor fi expediate în ziua următoare.
Informații suplimentare livrare:
Termenul de livrare poate varia în funcție de locația de livrare (standard: 1-3 zile de la comandă).
Costurile de livrare vor fi calculate la finalizarea comenzii.
| Greutate | 30 kg |
|---|---|
| Diametru interior | neprelucrat |
| Tip cuplaj | HRC230 |
| Alezaj standard | 25mm |
| Ax Maxim permis | 100mm |
| Cuplu maxim | 5000Nm |
| Cuplu nominal | 2000Nm |
| Catalog PDF | https://emotoare.ro/dimensiuni/Catalog-cuplaj-elastic-hrc-emotoare.ro.pdf |
Cuplaj Elastic cu Gheare HRC 230 – Fiabilitate și Putere pentru Sarcini Foarte Grele
Soluția de Mare Putere pentru Transmisii Industriale Exigente
Cuplajul elastic cu gheare HRC 230 este o componentă de inginerie de mare putere, proiectată pentru a gestiona sarcini grele și foarte grele în cele mai solicitante medii industriale. Capabil să transmită un cuplu nominal impresionant de 2000 Nm, acest cuplaj masiv, fabricat din fontă de înaltă rezistență (EN-GJL-250), asigură o conexiune extrem de sigură între arbori, protejând în același timp motoare, reductoare și alte componente critice împotriva șocurilor, vibrațiilor și dezalinierilor.
Avantaje Cheie ale Cuplajului HRC 230
- Capacitate Excepțională de Cuplu: Proiectat pentru a transmite un cuplu nominal de 2000 Nm și a rezista la sarcini de șoc de până la 5000 Nm, este soluția perfectă pentru utilaje de mare putere, cu porniri bruște și sarcini fluctuante.
- Protecție Maximă a Echipamentelor: Elementul elastic din cauciuc nitrilic (NBR) absoarbe eficient vibrațiile și șocurile severe, reducând semnificativ uzura componentelor conectate și prelungindu-le durata de viață.
- Compensare Fiabilă a Dezalinierilor: Tolerează dezalinieri paralele de până la 0.5 mm, axiale de până la 1.7 mm și angulare de până la 1°, protejând rulmenții și etanșările de sarcini distructive.
- Montaj Simplificat cu Taper Lock: Utilizează sistemul de fixare cu bucșă conică Taper Lock 3020, care permite o instalare rapidă și o prindere extrem de sigură pe arbori cu diametre între 25 mm și 75 mm, eliminând necesitatea prelucrărilor complexe.
- Design Fail-Safe (Sigur la Defecțiune): În cazul improbabil al distrugerii elementului elastic, ghearele metalice ale semicuplelor se interconectează, asigurând continuitatea funcționării și permițând o oprire controlată a sistemului pentru mentenanță.
- Operare Fără Mentenanță: Construcția sa robustă nu necesită lubrifiere, reducând la minimum costurile de întreținere și timpii de inactivitate.
Hub Central de Date Tehnice – HRC 230
Acest tabel consolidează toate specificațiile tehnice esențiale, oferind o imagine completă și precisă a performanțelor și dimensiunilor.
| Caracteristică | Valoare |
| Performanță | |
| Cuplu Nominal () | 2000 Nm |
| Cuplu Maxim () | 5000 Nm |
| Turație Maximă | 2600 RPM |
| Dimensiuni Principale | |
| Diametru Exterior (A) | 225 mm |
| Materiale și Mediu | |
| Material Semicuple | Fontă (EN-GJL-250 / GG25) |
| Material Element Elastic | Cauciuc Nitrilic (NBR) |
| Temperatură de Operare | -40°C la +100°C |
| Compatibilitate Montaj | |
| Bucșă Conică Compatibilă | Taper Lock 3020 |
| Domeniu Alezaj (cu bucșă) | 25 mm – 75 mm |
| Domeniu Alezaj (pilot bore) | 45 mm – 100 mm |
Ghid Practic de Configurare: Asamblarea Cuplajului Perfect
Un cuplaj HRC 230 complet este un ansamblu modular format din două semicuple (butuci) și un element elastic. Alegerea corectă a tipului de semicuplă este esențială.
- Tip F (Bucșă pe Interior): Bucșa conică se montează dinspre interiorul cuplajului. Ideal pentru spații restrânse.
- Tip H (Bucșă pe Exterior): Bucșa conică se montează dinspre exterior. Cea mai comună și simplă metodă de instalare.
- Tip B (Pilot Bore / Neprelucrat): Livrat cu o gaură de centrare, necesită alezare la diametrul exact al arborelui. Oferă flexibilitate pentru arbori non-standard de până la 100 mm.
Combinația acestor tipuri determină lungimea totală a ansamblului:
| Configurație Semicuple | Lungime Totală Asamblată (L) | Metodă de Fixare |
| FF / FH / HH | 164.5 mm | Bucșă Conică Taper Lock 3020 |
| FB / HB | 202.0 – 202.5 mm | 1x Bucșă Conică + 1x Alezaj personalizat |
| BB | 239.5 mm | Alezaj personalizat pe ambele părți |
Completarea Ansamblului: Componente Esențiale
Pentru a forma un cuplaj HRC 230 complet și funcțional, asigurați-vă că adăugați în comandă:
- Un (1) Element Elastic HRC 230: Piesa centrală care asigură flexibilitatea.
- Două (2) Semicuple HRC 230: Alegeți tipul (F, H sau B) în funcție de aplicația dumneavoastră.
- Două (2) Bucșe Conice Taper Lock 3020: Necesare pentru semicuplele de tip F și H. Selectați diametrul interior corect pentru arborii dumneavoastră.
Aplicații Industriale Verificate
Cuplajul HRC 230 este soluția de încredere pentru o gamă largă de utilaje grele:
- Concasoare, mori cu bile și utilaje din industria cimentului
- Benzi transportoare grele, transportoare cu șorțuri și elevatoare cu cupe
- Mașini-unelte de mare putere, prese și foarfece industriale
- Pompe, compresoare și ventilatoare de mari dimensiuni
- Mixere și agitatoare pentru materiale dense
